zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Lun 4 Nov 2019 - 20:47
Petite question, tu as une pédale d'accélérateur électronique?

zaf A 1l6 16S jef44 - Page 2 486847 !
avatar
jef44
2 places
2 places
Messages : 57
Date d'inscription : 16/10/2016
Localisation : 44
Humeur : ;-)

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Mar 5 Nov 2019 - 6:58
oui !
Djgoku26
Djgoku26
TEAM ADMINISTRATOR
TEAM ADMINISTRATOR
Messages : 4789
Date d'inscription : 09/01/2011
Age : 35
Localisation : Valence (Drome)
Humeur : Ça pète le feu :) !
http://www.mécanique.fr

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Mar 5 Nov 2019 - 12:35
Jete un coup sur ce tuto que j’avais réalisé à l’époque:

http://www.forum-zafira.com/t8725-installation-et-activation-du-regulateur-de-vitesse-sur-zafira-a

Surtout sur la partie de contrôle des éléments périphériques au régulateur de vitesse!

zaf A 1l6 16S jef44 - Page 2 486847 !

_________________
zaf A 1l6 16S jef44 - Page 2 Copie_10

2.2 DTI=> 2.2 Dynamite Turbo Injecté  zaf A 1l6 16S jef44 - Page 2 2270

J'adore cette citation: "L'urgent est fait, l'impossible est en court, pour les miracles prévoir un délai!" lol! !!!
avatar
jef44
2 places
2 places
Messages : 57
Date d'inscription : 16/10/2016
Localisation : 44
Humeur : ;-)

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Lun 11 Nov 2019 - 16:38
salut,
oui j'avais justement suivis ce tuto avec attention, les contacteurs de freins fonctionnent parfaitement (sw1 et sw2) mais contacteur d'embrayage et comodo non aucune actions lors des test... (activation bien faite du cruise Control) j'ai bien du 12v entrée du contacteur d'embrayage et il bascule bien au multimètre. je pense qu'il me manque un câble quelque part mais la seule note technique que j'ai trouvéà un schéma élec très vague
Djgoku26
Djgoku26
TEAM ADMINISTRATOR
TEAM ADMINISTRATOR
Messages : 4789
Date d'inscription : 09/01/2011
Age : 35
Localisation : Valence (Drome)
Humeur : Ça pète le feu :) !
http://www.mécanique.fr

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Lun 11 Nov 2019 - 21:04
Moi ce qui me perturbe, c'est ce que je trouve sur le TIS 2000 Opel:

zaf A 1l6 16S jef44 - Page 2 Schzom37

Pour lui y'a un boitier dédié(calculateur) Cruise Control!

je vais mener l’enquête!

zaf A 1l6 16S jef44 - Page 2 486847 !

_________________
zaf A 1l6 16S jef44 - Page 2 Copie_10

2.2 DTI=> 2.2 Dynamite Turbo Injecté  zaf A 1l6 16S jef44 - Page 2 2270

J'adore cette citation: "L'urgent est fait, l'impossible est en court, pour les miracles prévoir un délai!" lol! !!!
avatar
jef44
2 places
2 places
Messages : 57
Date d'inscription : 16/10/2016
Localisation : 44
Humeur : ;-)

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Lun 11 Nov 2019 - 21:42
en effet! les schémas sont propre! t'aurais l'instal de ce log?
Djgoku26
Djgoku26
TEAM ADMINISTRATOR
TEAM ADMINISTRATOR
Messages : 4789
Date d'inscription : 09/01/2011
Age : 35
Localisation : Valence (Drome)
Humeur : Ça pète le feu :) !
http://www.mécanique.fr

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Mar 12 Nov 2019 - 8:47
J'ai peut-être trouvé ce qui cloche, tu connais ton code moteur?

X16XEL ou Z16XE?

zaf A 1l6 16S jef44 - Page 2 486847 !

_________________
zaf A 1l6 16S jef44 - Page 2 Copie_10

2.2 DTI=> 2.2 Dynamite Turbo Injecté  zaf A 1l6 16S jef44 - Page 2 2270

J'adore cette citation: "L'urgent est fait, l'impossible est en court, pour les miracles prévoir un délai!" lol! !!!
avatar
jef44
2 places
2 places
Messages : 57
Date d'inscription : 16/10/2016
Localisation : 44
Humeur : ;-)

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Mar 12 Nov 2019 - 12:45
oui z16xe !
Djgoku26
Djgoku26
TEAM ADMINISTRATOR
TEAM ADMINISTRATOR
Messages : 4789
Date d'inscription : 09/01/2011
Age : 35
Localisation : Valence (Drome)
Humeur : Ça pète le feu :) !
http://www.mécanique.fr

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Mar 12 Nov 2019 - 20:24
@jef44 a écrit:oui z16xe !

Ok, ben c’est pas le bon schéma électrique que je t’ai mis pour le Cruise Control!

Je trouve le bon, et je te le poste dès que possible!

zaf A 1l6 16S jef44 - Page 2 486847 !

_________________
zaf A 1l6 16S jef44 - Page 2 Copie_10

2.2 DTI=> 2.2 Dynamite Turbo Injecté  zaf A 1l6 16S jef44 - Page 2 2270

J'adore cette citation: "L'urgent est fait, l'impossible est en court, pour les miracles prévoir un délai!" lol! !!!
avatar
jef44
2 places
2 places
Messages : 57
Date d'inscription : 16/10/2016
Localisation : 44
Humeur : ;-)

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Dim 26 Avr 2020 - 2:19
mise à jour du 1er post!
oui j'ai bien accélérateur électronique, j'ai ajouté le comodo et le capteur embrayage puis télécodé avec opcom mais dans les E/S la position embrayage en bouge pas (même si je shunte physiquement le contact) idem pour le comodo rien ne bouge lors de manipulation
Djgoku26
Djgoku26
TEAM ADMINISTRATOR
TEAM ADMINISTRATOR
Messages : 4789
Date d'inscription : 09/01/2011
Age : 35
Localisation : Valence (Drome)
Humeur : Ça pète le feu :) !
http://www.mécanique.fr

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Dim 26 Avr 2020 - 10:52
@jef44 a écrit:mise à jour du 1er post!
oui j'ai bien accélérateur électronique, j'ai ajouté le comodo et le capteur embrayage puis télécodé avec opcom mais dans les E/S la position embrayage en bouge pas (même si je shunte physiquement le contact) idem pour le comodo rien ne bouge lors de manipulation

Est ce que surtout ce dernier est bien câblé au niveau du calculateur?

Car de mémoire, le faisceau passe par le master connecteur X2, entre l'habitacle et le compartiment moteur.

Voici le petit schéma électrique dédié au contacteur double de pédale de frein(S43) et au contacteur simple de pédale d'embrayage(S28) du CRC:
zaf A 1l6 16S jef44 - Page 2 Schzom42

Tu pourras constater que les deux contacteurs ont une alimentation commune, issue du fusible d'habitacle F3.38 situé ici:
zaf A 1l6 16S jef44 - Page 2 Fusibl15

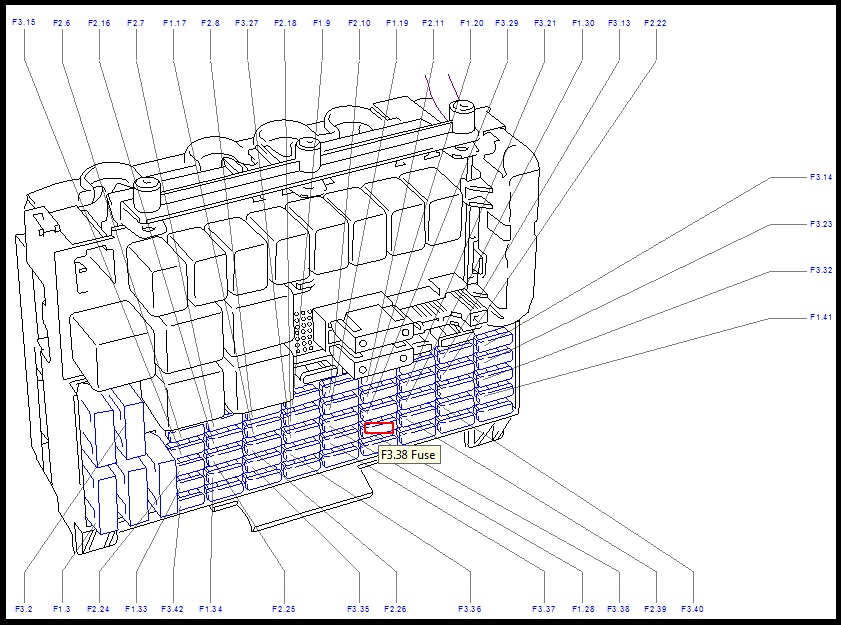

Vérifies que tu as bien du 12V contact mis, qui arrive au niveau de la borne 1 de la fiche du contacteur d'embrayage, et si oui, il faudra aller voir que cela va bien jusqu'à la pin 61 du connecteur de calculateur moteur X71(il te faudra shunter le contacteur pour la simplicité).
zaf A 1l6 16S jef44 - Page 2 486847 !

_________________
zaf A 1l6 16S jef44 - Page 2 Copie_10

2.2 DTI=> 2.2 Dynamite Turbo Injecté  zaf A 1l6 16S jef44 - Page 2 2270

J'adore cette citation: "L'urgent est fait, l'impossible est en court, pour les miracles prévoir un délai!" lol! !!!
avatar
jef44
2 places
2 places
Messages : 57
Date d'inscription : 16/10/2016
Localisation : 44
Humeur : ;-)

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Jeu 30 Avr 2020 - 16:11
zaf A 1l6 16S jef44 - Page 2 15882510
donc voici ma boîte à fusible, le 3.38 est bien en place et ok (sinon pas de feux arrière) pour tester le pin 61 le problème c'est que si je debroche la prise du haut sur le calculateur pour tester et que je met le contact, le gmv démarre et ne s'arrête plus. Le fils en broche 61 est vert( sur ton schéma il est pas censé est gris ?)
avatar
jef44
2 places
2 places
Messages : 57
Date d'inscription : 16/10/2016
Localisation : 44
Humeur : ;-)

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Jeu 30 Avr 2020 - 16:35
en regardant ton schéma général calculateur de l'autre post (sur la ventilation) je vois que c'est le même connecteur que la commande gmv donc le x71 et en borne 61 il n'y a rien! en vérifant la borne 61 du x72 le fil est bien repéré vert.
Le connecteur x2 c'est celui qui est devant la boite à relais gmv dans le compartiment moteur?
Merci
Djgoku26
Djgoku26
TEAM ADMINISTRATOR
TEAM ADMINISTRATOR
Messages : 4789
Date d'inscription : 09/01/2011
Age : 35
Localisation : Valence (Drome)
Humeur : Ça pète le feu :) !
http://www.mécanique.fr

zaf A 1l6 16S jef44 - Page 2 Empty Re: zaf A 1l6 16S jef44

le Ven 1 Mai 2020 - 11:36
zaf A 1l6 16S jef44 - Page 2 545898 @jef44 !

Alors pour te répondre déjà vis à vis de l'identification des connecteurs X71 et X72:
zaf A 1l6 16S jef44 - Page 2 Connec11

Et pour le fusible, tu est sur de ton coup, car celui des feux de recul est juste au dessus du 3.38 justement zaf A 1l6 16S jef44 - Page 2 210146 !

C'est celui-ci entouré en jaune, le 3.38:
zaf A 1l6 16S jef44 - Page 2 15882510

Sinon effectivement, câble de couleur verte en position 61 pour le X72, mais attention celui la sert pour le retour d’information de la sonde lambda après catalyseur.

Sinon pour revenir au câblage inexistant en position 61 sur le X71, est bien d'accord que c'est cette position:
zaf A 1l6 16S jef44 - Page 2 Connec12

Si c'est le cas, tu n'as pas le pré-cablage coté compartiment moteur alors!
zaf A 1l6 16S jef44 - Page 2 486847 !

_________________
zaf A 1l6 16S jef44 - Page 2 Copie_10

2.2 DTI=> 2.2 Dynamite Turbo Injecté  zaf A 1l6 16S jef44 - Page 2 2270

J'adore cette citation: "L'urgent est fait, l'impossible est en court, pour les miracles prévoir un délai!" lol! !!!
